专用潜水泵的由哪几部分组成

来源:新思路泵业        发布时间:2020-12-07       统计138003 次浏览

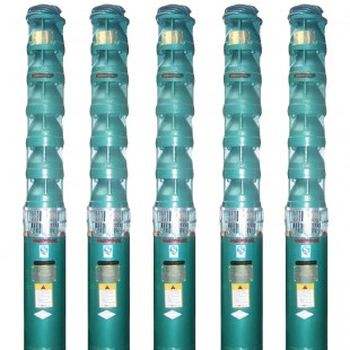

  专用深井铜陵潜水泵 组成

  1.深井铜陵潜水泵机组由:水泵、潜水电机(包括电缆)、输水管和控制开关四大部分组成。铜陵潜水泵为单吸多级立式离心泵:潜水电机为密闭充水湿式、立式三相鼠笼异歩电动机,电机与水泵通过爪式或中.键筒式联轴器直接;配备有不同规格的三芯电缆:起动设备为不同容量等级的空气开关和自耦减压起动器、输水管为不同直径的钢管制成,采用法兰联接,高扬程电泵釆用闸阀控制。

  2.深井地热铜陵潜水泵每级导流壳中装有一个橡胶轴承;叶轮用锥形套固定在泵轴上:导流壳采用嫘纹或螺栓联成一体。

  3.QJ深井铜陵潜水泵上部装有止回阀,避免停机水锤造成机组破坏。




  4.深井铜陵潜水泵潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封,防止流砂进入电机。

  5.深井铜陵潜水泵潜水电机采用水润滑轴承,下部装有橡胶调压膜、调压弹簧,组成调压室,调节由于温度引起的压力变化;电机绕组采用聚乙烯绝缘,尼龙护套耐水电磁线,电缆联接方式按QJ型电缆接头工艺, 把接头绝缘脱去刮净漆层,分别接好,焊接牢固,用生橡胶绕-层。再用防水粘胶带缠2~3层,外面包上2-3层防水胶布或用水胶粘结包一层橡胶带(自行车里胎>以防渗水。

  6.深井铜陵潜水泵电机密闭,采用精密止口螺牷,电缆出口加胶塾进行密封。

  7.深井铜陵潜水泵电机上端有一个注水孔,有一个放气孔,下部打个放水孔。

  8.深井铜陵潜水泵电机下部装有上卜—止推轴承,止推轴承上有沟槽用干冷却,和它对磨的是不锈钢推力盘,承爱水泵的上厂轴向力。
