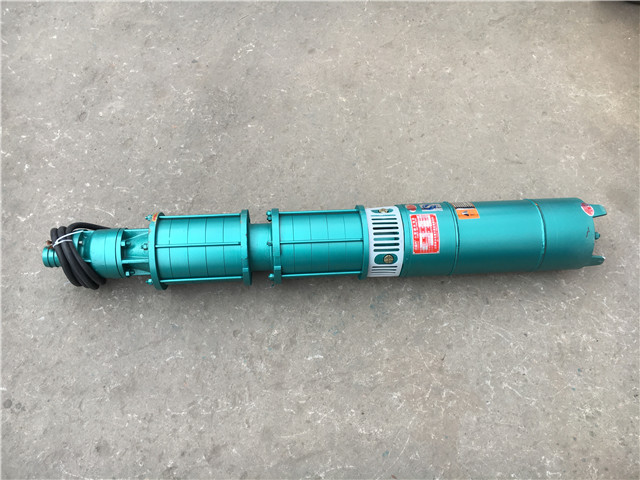

一、深井泵结构说明
1.深井泵组由:水泵、潜水电机(包括电缆)、 输水管和控制开关四大部分组成。潜水k泵为单吸多级立式离心泵:潜水电机为密闭充水湿式、立式三相鼠笼异步电动机，电机与水泵通过爪式或中键筒式联轴器直接;配备有不同规格的三芯电缆:起动设备为不同容里等级的空气开关和自耦减压起动器、输水管为不同直径的钢管制成，采用法兰联接，高扬程电泵采用闸阀控制。
2.深井泵每级导流壳中装有一个橡胶轴承; 叶轮用锥形套固定在泵轴上:导流壳采用嫘纹或螺栓联成-体。
3.高扬程深井泵上部装有止回阀，避免停机水锤造成机组破坏。
4.潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封，防止流砂进入电机。
5.潜水k电机采用水k闰滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的压力变化;电机绕组采用聚乙烯绝缘，
尼龙护套耐水电磁线，电缆联接方式按型电缆接头工艺，把接头绝缘脱去刮争漆层 ，分别接好，焊接牢固，用生橡胶绕-层。再用防
水粘胶带缠2^ ^3层，外面包上2?3层防水胶布或用水胶粘结包-层橡胶带 (自行车里胎>以防渗水。
6.电机密闭，采用精密止口螺辁,电缆出口加胶塾进行密封。
7.电机上端有-一个注水孔，有一个放气孔，卜部打个放水孔o
8.电机下部装有上卜一止推轴承，止推轴承上有沟槽用干冷却，和它对磨的是不锈钢推力盘，承爱水泵的上厂轴向力。
